L'allumage électronique programmable "maison"
D'abord il faut dire que c'est seulement la réalisation qui est "maison", la paternité de la conception revient à Monsieur Maho, membre éminent du forum 2 pattes ( http://forum2pattes.forumactif.com/login?connexion ).
Vous pouvez trouver toutes les infos sur son site ici : http://www.francophone.ch/saluuut/allumage.html
D'autres membres du forum m'ont aidé dans la réalisation, car je suis une triple buse en électronique... qu'ils soient tous remerciés ici.
| Le typon d'origine de Maho a été simplifié (ne me
demandez pas pourquoi)
schéma mis à jour le 21 mai 2013 |

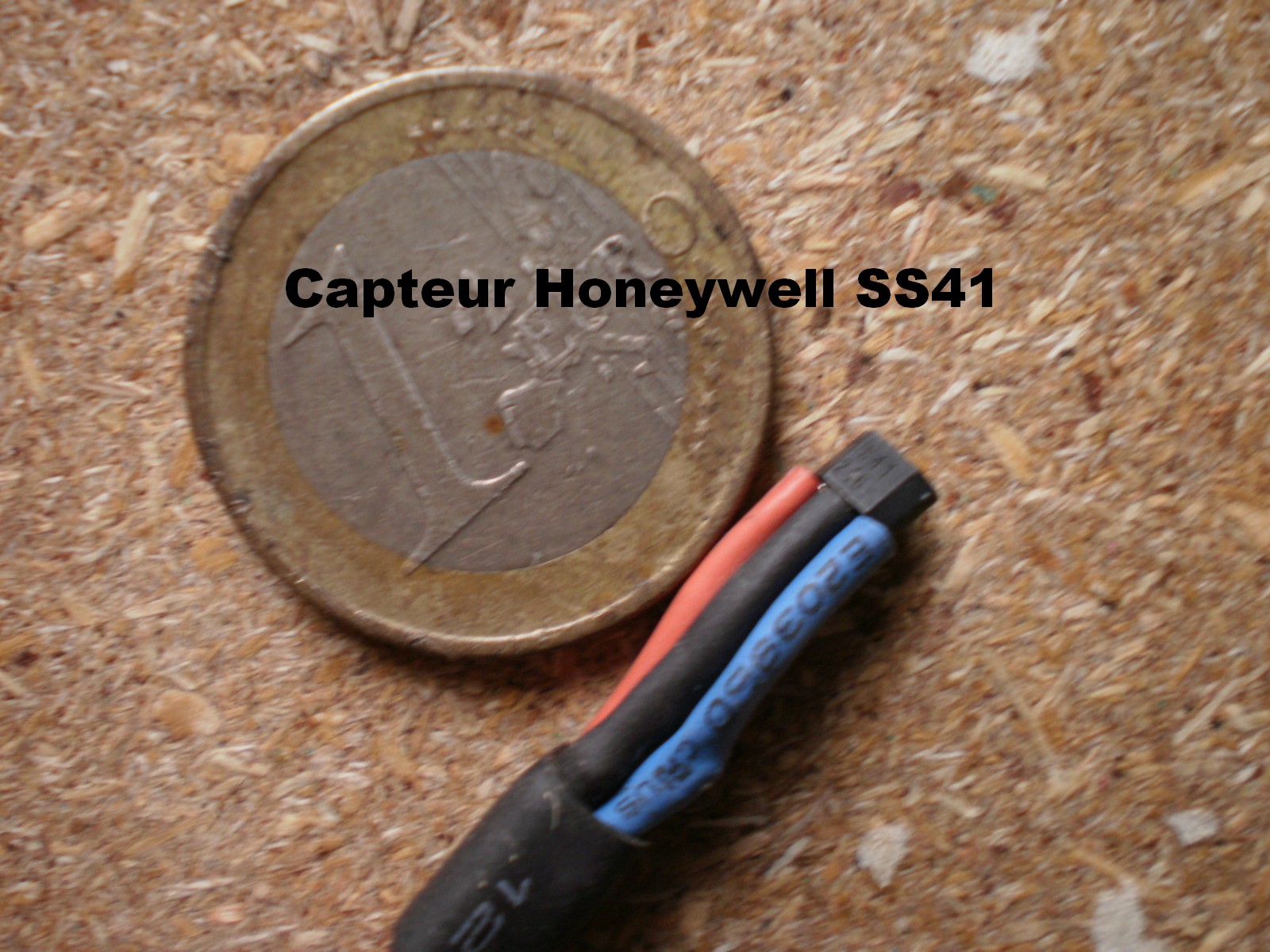

J'utilise un capteur Honeywell SS41
|

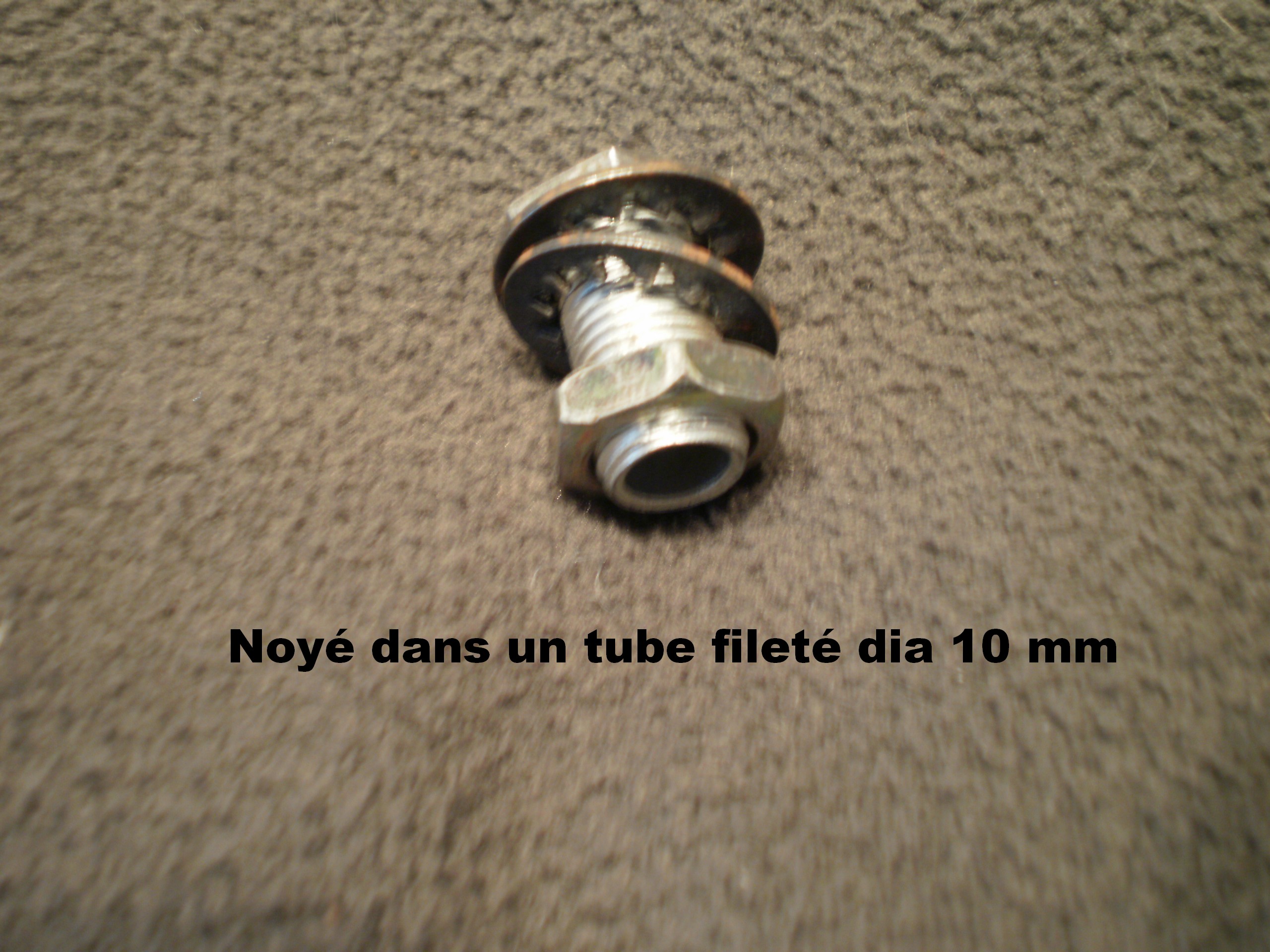

| Le capteur est noyé / collé dans un tube fileté,
utilisé habituellement pour le montage des
lampes de chevet..
|

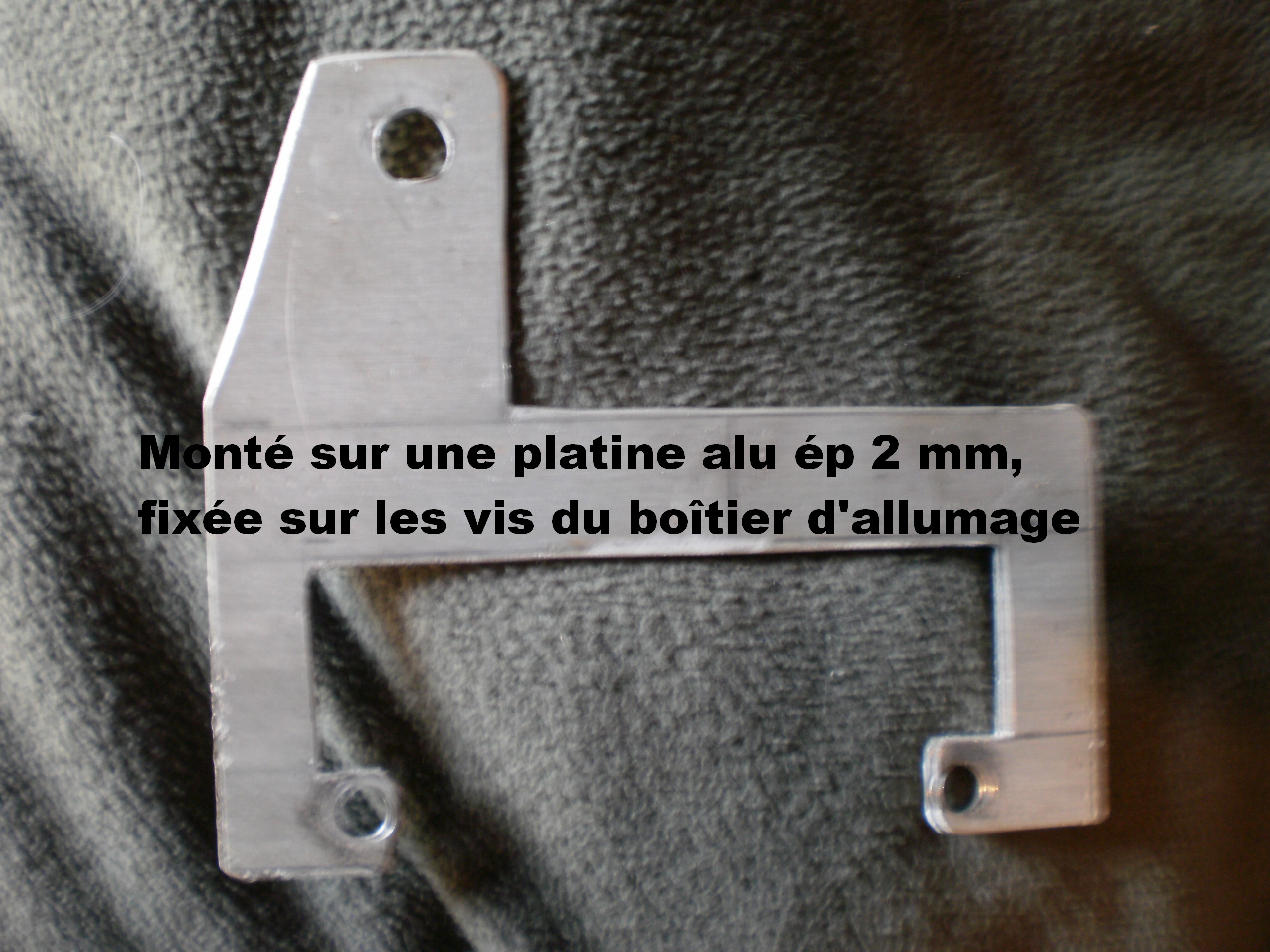

Ce porte capteur est monté sur une platine
découpée dans une plaque d'alu
|

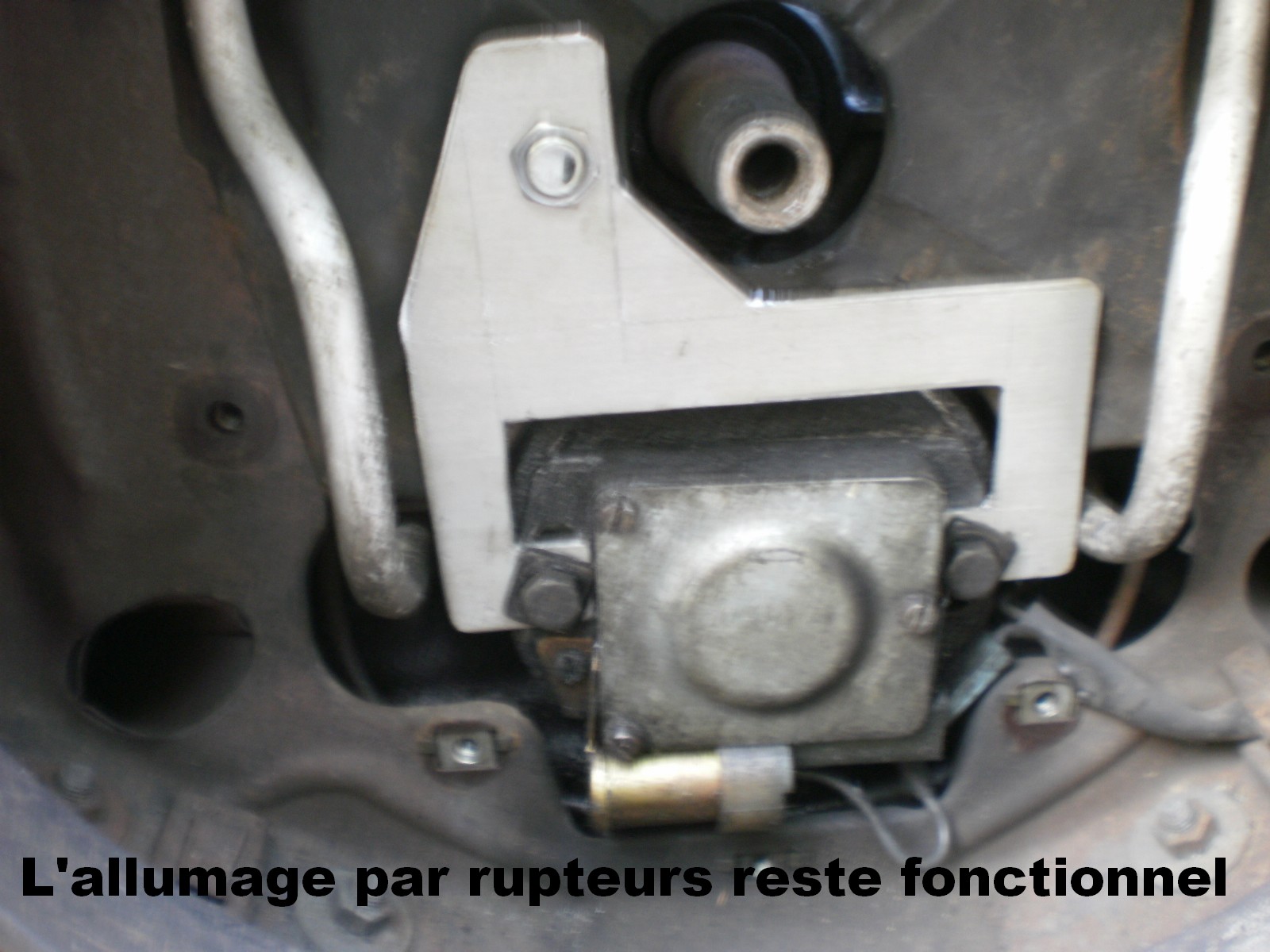

| Elle même fixée sur les vis
du boîtier d'allumage.
La forme particulière de la platine permet au boîtier de rester fonctionnel, il peut toujours pivoter pour régler l'avance au rupteur. Pas de pb de vibration de la platine quand le moteur tourne. Il faut faire un trou diamètre 14 dans la tôle derrière l'hélice.
|
|

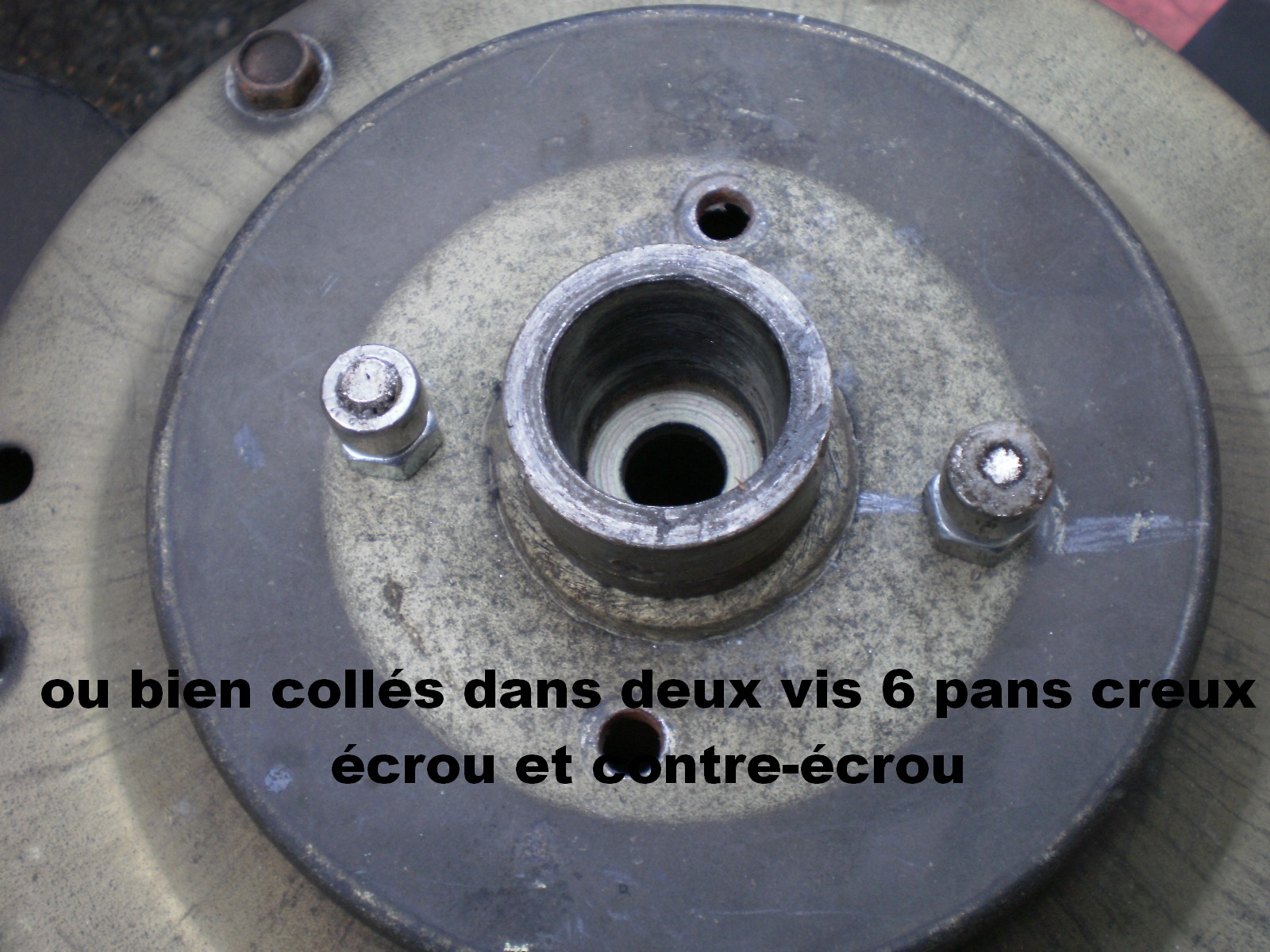

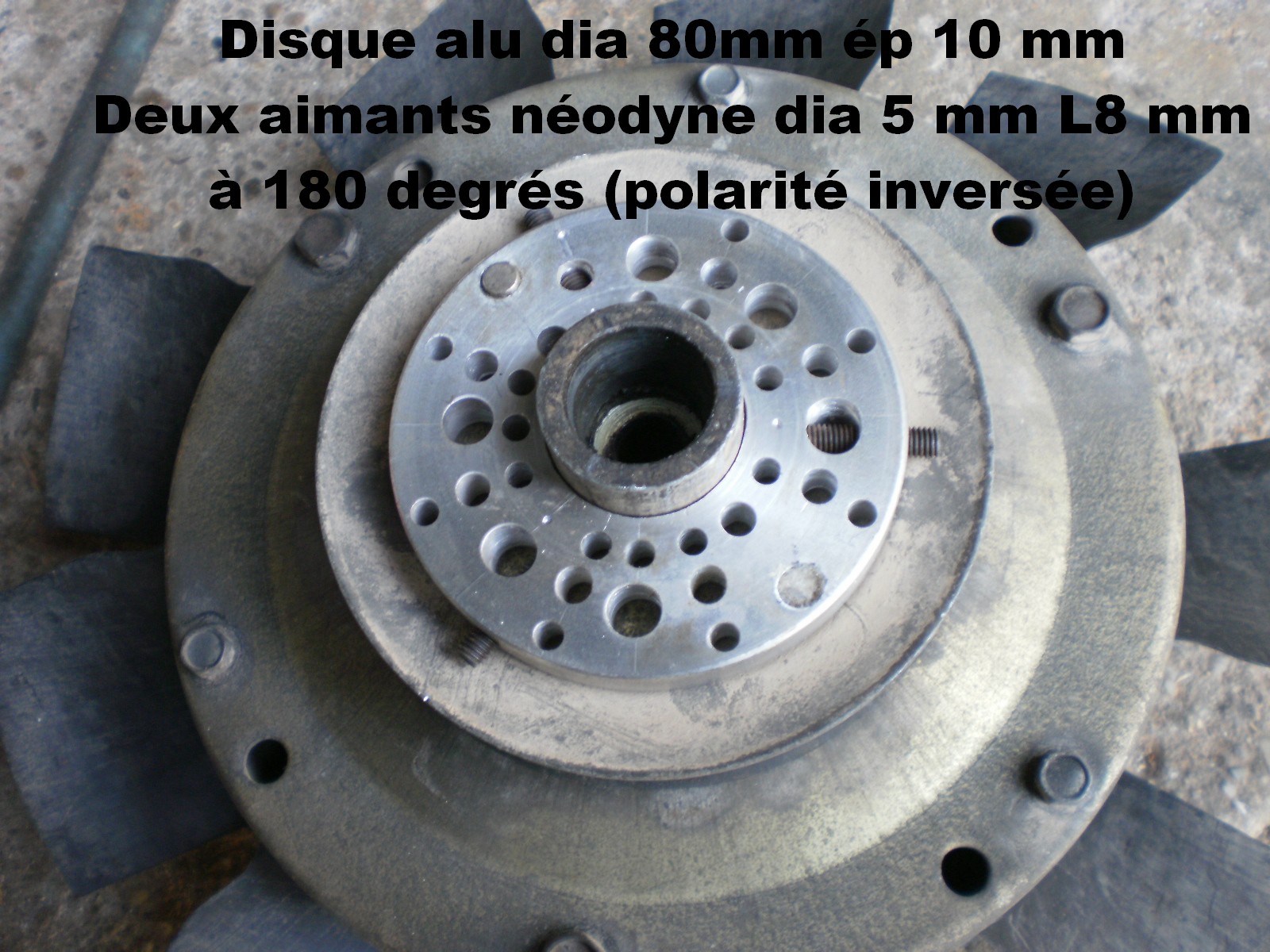

| Les aimants sont positionnés
à l'arrière de la poulie du ventilateur, à la distance qui va bien par
rapport au capteur... (1 à 2 mm, aimants de force 900 gr)
Deux montages différents sont possibles |
|
|
|
|

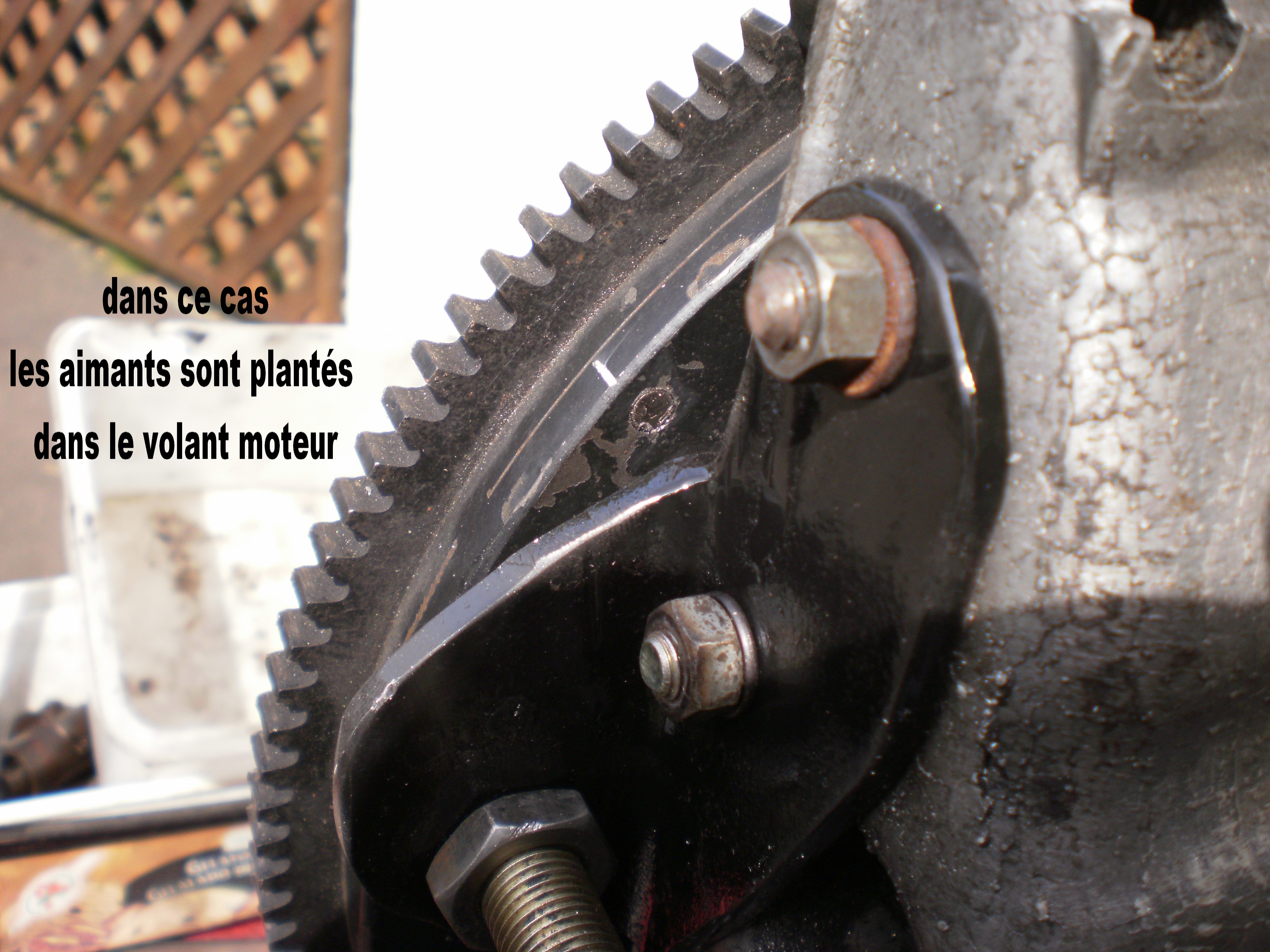

| Une variante sur un moteur Visa | |
|
|
|
